Поставка и монтаж КТП

Производим доставку и монтаж комплектных трансформаторных подстанций (КТП) 0,4-35 кВ

  • КТПнуМ – Мачтовые трансформаторные подстанции
  • КТПнуК – Киосковые трансформаторные подстанции
  • КТПнуС – Столбовые трансформаторные подстанции
  • КТПнуУ – Утепленные трансформаторные подстанции
  • КТПнуБ – Бетонные трансформаторные подстанции
  • КТПву – Внутренней установки
  • НКУ – Низковольтные комплектные устройства
  • КСО 393 (217, Онега) – Камеры сборные одностороннего обслуживания
  • КРУ – Комплектное распределительное устройство
  • ПС – Пункт секционирования
  • ПКУ – Пункт коммерческого учета

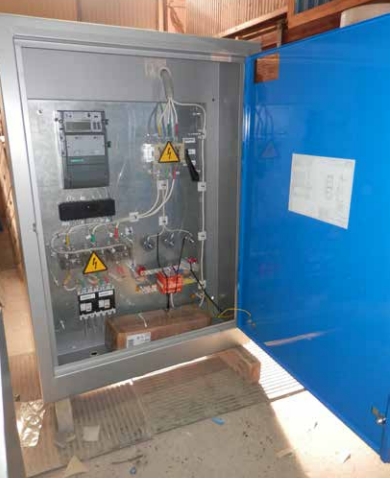

КТПнуМ
МАЧТОВАЯ ТРАНСФОРМАТОРНАЯ
ПОДСТАНЦИЯ МОЩНОСТЬЮ ОТ 16 ДО 250 КВТ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КТПнуМ
Мощность силового трансформатора:
16, 25, 40, 63, 100, 160, 250 кВа
Номинальное напряжение на стороне ВН: 6, 10 кВ
Номинальное напряжение на стороне НН: 0,4 кВ
Ток термической стойкости на стороне ВН в течении 1с: 20 кВ
Ток электродинамической стойкости на стороне ВН: 51 кА
Ток термической стойкости на стороне НН в течении 1с: 10 кА
Ток электродинамической стойкости на стороне НН: 25 кА
Исполнение ввода ВН/НН: Воздушный / Воздушный (кабельный)
Габариты: 200020004500 мм
Масса, не более: 2260 кг
Степень защиты шкафа НН: IP34
Остальные элементы: IP 00
Количество отходящих линий, не более: 4

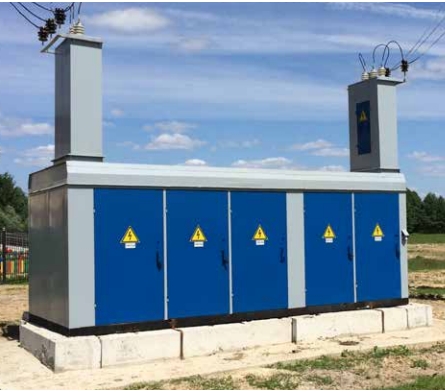

КТПнуК – КИОСКОВЫЕ
ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КТПнуК
Мощность силового трансформатора: 16, 25, 40, 63, 100, 160, 250, 400, 630, 1000 кВа
Номинальное напряжение на стороне ВН: 6, 10 кВ
Номинальное напряжение на стороне НН: 0,4 кВ
Ток термической стойкости на стороне ВН в течении 1с: 20 кВ
Ток электродинамической стойкости на стороне ВН: 51 кА
Ток термической стойкости на стороне НН в течении 1с: 10 кА
Ток электродинамической стойкости на стороне НН: 25 кА
Исполнение ввода ВН/НН: Воздушный (кабельный) / Воздушный (кабельный)
Габариты: 700024004500 мм
Масса, не более: 10 000 кг
Степень защиты шкафа НН: IP34
Количество отходящих линий, не более: 20

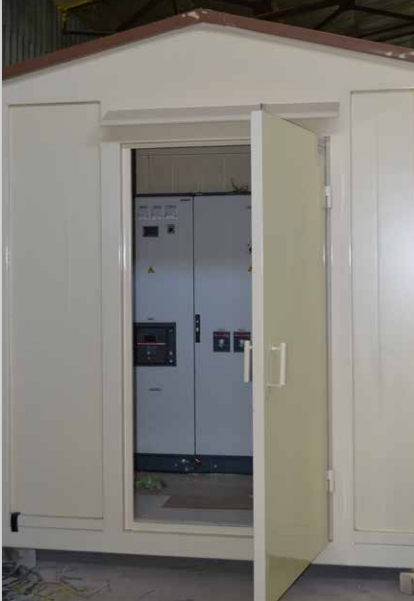

КТПнуУ – УТЕПЛЕННАЯ
ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КТПнуУ
Мощность силового трансформатора:
16, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500, 3200 кВа
Номинальное напряжение на стороне ВН: 6, 10 кВ
Номинальное напряжение на стороне НН: 0,4 кВ
Ток термической стойкости на стороне ВН в течении 1с: 20 кВ
Ток электродинамической стойкости на стороне ВН: 51 кА
Ток термической стойкости на стороне НН в течении 1с: 10 кА
Ток электродинамической стойкости на стороне НН: 25 кА
Исполнение ввода ВН/НН: Воздушный (кабельный) / Воздушный (кабельный)
Габариты: 1200048004500 мм
Масса, не более: 15 000 кг
Степень защиты шкафа НН: IP34
Количество отходящих линий, не более: 20

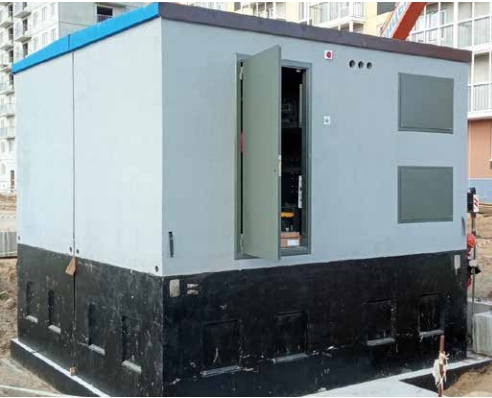

КТПнуБ – БЕТОННАЯ
ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КТПнуБ
Мощность силового трансформатора:
16, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500, 3200 кВа
Номинальное напряжение на стороне ВН: 6, 10 кВ
Номинальное напряжение на стороне НН: 0,4 кВ
Ток термической стойкости на стороне ВН в течении 1с: 20 кВ
Ток электродинамической стойкости на стороне ВН: 51 кА
Ток термической стойкости на стороне НН в течении 1с: 10 кА
Ток электродинамической стойкости на стороне НН: 25 кА
Исполнение ввода ВН/НН: Воздушный (кабельный) / Воздушный (кабельный)
Габариты: 750048004500 мм
Масса, не более: 30 000 кг
Степень защиты шкафа НН: IP34
Количество отходящих линий, не более: 20

Заказать расчет сметы
